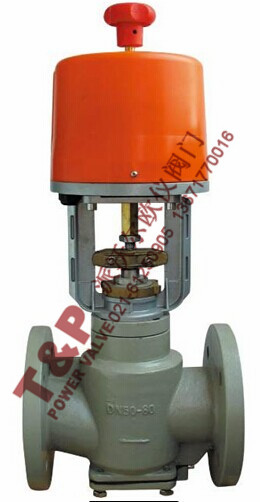

產品名稱：PWEOY-HS-DT動態平衡電動調節閥

用途與特點

    動態平衡電動調節閥是種動態平衡與電動調節同步執行的特殊閥門。其閥芯也是由可調部分和水力自動調節部分組成。可調部分的開度依實際需要隨時進行電動調節。水力自動調節部分可根據不同的壓差來自動調節閥芯的開度，即出水端的過流面積的大小，而使通過閥門的流量恒定在可調部分的設定上。
    執行器適用于PsL

重點產品介紹

    HS—DT系列動態平衡電動調節閥
    這類平衡閥經簡單的初始設定后，即可完全適應水力系統的變化，實現動態平衡水力系統的目的。即可就地控制，也可接駁樓宇DDC。它主要被應用在變水量系統中，控制諸如組合式空調管、熱交換器的次水等需要根據負荷調整水流量的地方。規格：DNl5一DNl50。
    這種閥門經簡單設定最大流量值后，其流量即可按實際需要在零到最大值之間進行調整。并且在工作壓差范圍內管網的壓差變化對調定值沒有影響。普通的電動調節閥開度【流量】的調整受控制溫度和系統壓力兩個因素影響，而動態平衡電動調節閥的流量調整只受控制溫度的影響。在控制上，采用開放式接線方式，可與任何自控廠家的產品接駁。
流量隨壓差的變化曲線圖

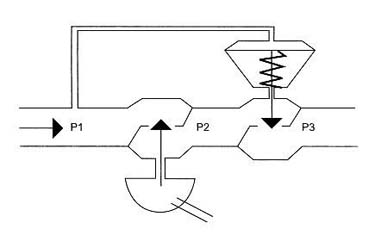

電動調節型的原理簡圖

    固定流量型的動態流量平衡閥的流量出廠時已經得到設定，同管徑而流量不同或管徑、流量均相同而閥門的工作壓差范圍不同時，不可相互轉換安裝。安裝后需變更流量時只能更換閥門或閥門內的閥芯。同管徑的可設定流量型動態流量平衡閥只要工作壓差范圍相同時可以相互更換，并可現場設定近60種流量。電控流量型動態流量平衡閥控制流量的方式分兩種，  種是通過改變閥門的開啟時間來控制流量；另種是通過改變閥門的開度來控制流量。我們分別稱之為動態平衡電動兩通閥和動態平衡電動調節閥。前種閥門主要應用在風機盤管等對控溫精度要求不高的場合，后種閥門主要應用在空調機組等水量要求連續調節或其他對控溫要求較高的場合。

執行器技術參數

    輸人電壓：交流24-28V
              直流28-32v
    輸人功率：10VA
    頻  率：50、60Hz
    控制輸入：0-10VDc，2-10VDc，0-20mA，
              4-20mA【撥碼開關自由-10VDc，0-20mA，
              4-20mA【撥碼開關自由設定】
              PwM控制
    行程時間：98-180秒【閥門從關閉發開全】
    防護等級：1P44

閥門技術參數

    采用閥膽：可調校流量式
    閥膽材料：不銹鋼或高耐合成材料
    閥體材料：DN40及以上銅或不銹鋼
              DN50及以上35#鋼或304不銹鋼
    工作壓力：2.5MPa
    介質溫度：28-125℃
    環境溫度：12-56℃
    連接方式：DN40及以上為活接頭連接
              DN50及以上為法蘭連接
    芯軸密封：EPDM
    關斷壓力：720KPa

功能

    該閥以比例積分的調節方式實時地調節閥門的流量，且在工作壓力范圍內不受系統壓力波動的影響，自動地保持所調流量的恒定，實現電動調節與動態平衡同步執行。

PWEOY-HS—DT系列動態平衡電動調節閥

    這類平衡閥經簡單的初始設定后，即可完全適應水力系統的變化，實現動態平衡水力系統的目的。即可就地控制，也可接駁樓宇DDC。它主要被應用在變水量系統中，控制諸如組合式空調管、熱交換器的次水等需要根據負荷調整水流量的地方。規格：DNl5一DNl50。
    這種閥門經簡單設定最大流量值后，其流量即可按實際需要在零到最大值之間進行調整。并且在工作壓差范圍內管網的壓差變化對調定值沒有影響。普通的電動調節閥開度【流量】的調整受控制溫度和系統壓力兩個因素影響，而動態平衡電動調節閥的流量調整只受控制溫度的影響。在控制上，采用開放式接線方式，可與任何自控廠家的產品接駁。
流量隨壓差的變化曲線圖

電動調節型的原理簡圖

    固定流量型的動態流量平衡閥的流量出廠時已經得到設定，同管徑而流量不同或管徑、流量均相同而閥門的工作壓差范圍不同時，不可相互轉換安裝。安裝后需變更流量時只能更換閥門或閥門內的閥芯。同管徑的可設定流量型動態流量平衡閥只要工作壓差范圍相同時可以相互更換，并可現場設定近60種流量。電控流量型動態流量平衡閥控制流量的方式分兩種，  種是通過改變閥門的開啟時間來控制流量；另種是通過改變閥門的開度來控制流量。我們分別稱之為動態平衡電動兩通閥和動態平衡電動調節閥。前種閥門主要應用在風機盤管等對控溫精度要求不高的場合，后種閥門主要應用在空調機組等水量要求連續調節或其他對控溫要求較高的場合。

執行器技術參數

    輸人電壓：交流24-28V
              直流28-32v
    輸人功率：10VA
    頻  率：50、60Hz
    控制輸入：0-10VDc，2-10VDc，0-20mA，
              4-20mA【撥碼開關自由-10VDc，0-20mA，
              4-20mA【撥碼開關自由設定】
              PwM控制
    行程時間：98-180秒【閥門從關閉發開全】
    防護等級：1P44

閥門技術參數

    采用閥膽：可調校流量式
    閥膽材料：不銹鋼或高耐合成材料
    閥體材料：DN40及以上銅或不銹鋼
              DN50及以上35#鋼或304不銹鋼
    工作壓力：2.5MPa
    介質溫度：28-125℃
    環境溫度：12-56℃
    連接方式：DN40及以上為活接頭連接
              DN50及以上為法蘭連接
    芯軸密封：EPDM
    關斷壓力：720KPa

功能

    該閥以比例積分的調節方式實時地調節閥門的流量，且在工作壓力范圍內不受系統壓力波動的影響，自動地保持所調流量的恒定，實現電動調節與動態平衡同步執行。
